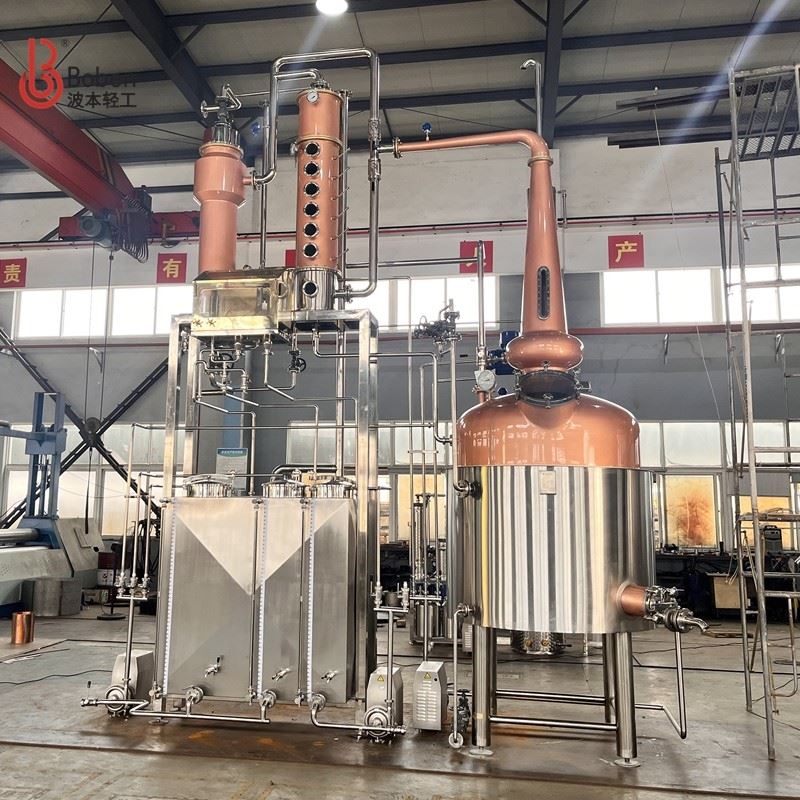

System Distyllu Hybrid Boben 1750L|Taflen Ddata Technegol
Cydrannau a Manylebau Craidd
1. Llestr Distyllu (Still Pot)
Gallu: 1750L (Gweithio), 2200L (Cyfanswm)
Adeiladu: Strwythur tair haen (TP2 Copr Inner Tank + SUS304 Interlayer Dur Di-staen / Cragen Allanol) gydag inswleiddiad 75mm.
Gwresogi: Steam interlayer gwresogi.
Trwch Wal: Copr Mewnol (4mm), Rhyng-haen / Cregyn Dur Di-staen (4mm/2mm).
Nodweddion:
Uchaf: -gwydr golwg marmor llawn (φ400mm), thermomedr bimetal, ATEX-trosglwr gwrth-ffrwydrad ardystiedig, gwacáu diogelwch, pêl lanhau, stiliwr tymheredd.
Gwaelod: gwydr golwg marmor 200mm, 2" cyflym-cyswllt pêl-falf, pres{3}}fflans wedi'i gywiro.
Arwyneb: Cotio gwrth-ocsidiad ar yr holl gydrannau copr.
2. Colofn Copr a System Adlif
Pen Côn Copr Lartem: TP2 Copr (trwch 3mm), offer gyda gwydr golwg, pêl glanhau, fflans pres.
Lyne Arm: TP2 Copr (trwch 3mm), wedi'i osod yn llorweddol gyda chysylltiad flange i'r pen côn.
Colofn Adlif: 8-colofn gopr cam TP2 (trwch 3mm) gyda 6 gwydryn golwg, capiau dŵr copr, peli glanhau, a mecanwaith adlif a weithredir gan lifer. Thermomedr wedi'i osod ar y brig gyda fflans pres (safon Ffrengig).
3. Oeri a Gwahanu
Defflegmator & Cydddwysydd: Cregyn{0}}a-dylunio tiwb (TP2 tiwbiau copr + SUS304 Cregyn).
Trwch Wal: Cragen (3mm), Tiwbiau (1.5mm).
Nodweddion:-cysylltu pyrth dŵr oeri yn gyflym,-thermomedr wedi'i osod ar y brig, fflansau wedi'u cywiro â phres.
Ysbryd Diogel: Amgaead gwydr pres + organig gyda falfiau dur di-staen ar gyfer-monitro distylliad amser real (gwahanu pennau/cynffonnau/calonnau).
4. Casglu a Storio
Tanc Casglu Sgwâr 1000L (SUS304): Am wahanu pennau, calonnau, a chynffonnau. Yn cynnwys mesurydd lefel hylif, falf gollwng, falf wacáu, a synhwyrydd lefel uchel.
5. Cefnogaeth & Automation
Ffrâm/Llwyfan Dur Di-staen (SUS304): Ar gyfer gosod offer a mynediad gweithredwr.
System Glanhau CIP: Pwmp gwrth-ffrwydrad allgyrchol iechydol (0.75KW, 16m pen) ar gyfer cylchoedd glanhau awtomataidd.
Pympiau ATEX (3 Uned): 1.5KW, pen 24m, 2900RPM ar gyfer trosglwyddo pennau / cynffonnau / calonnau manwl gywir.
6. Deunydd a Chydymffurfiaeth
Deunyddiau Allweddol: TP2 Copr (rhannau cyswllt), SUS304 Dur Di-staen (rhannau strwythurol/di-gyswllt), Pres (fflanges/clostir diogel).
Ardystiadau: cydymffurfiaeth ATEX ar gyfer cydrannau atal ffrwydrad.
Triniaeth Wyneb: Cotio gwrth-ocsidiad ar bob arwyneb copr agored.
Mae'r daflen ddata hon yn pwysleisio-adeiladu gradd ddiwydiannol, ansawdd deunydd, a nodweddion cydymffurfio, wedi'u teilwra ar gyfer distyllfeydd sy'n blaenoriaethu graddadwyedd, manwl gywirdeb a diogelwch.
